Guide technique d'utilisation de la pince à inserts filetés 268 mm

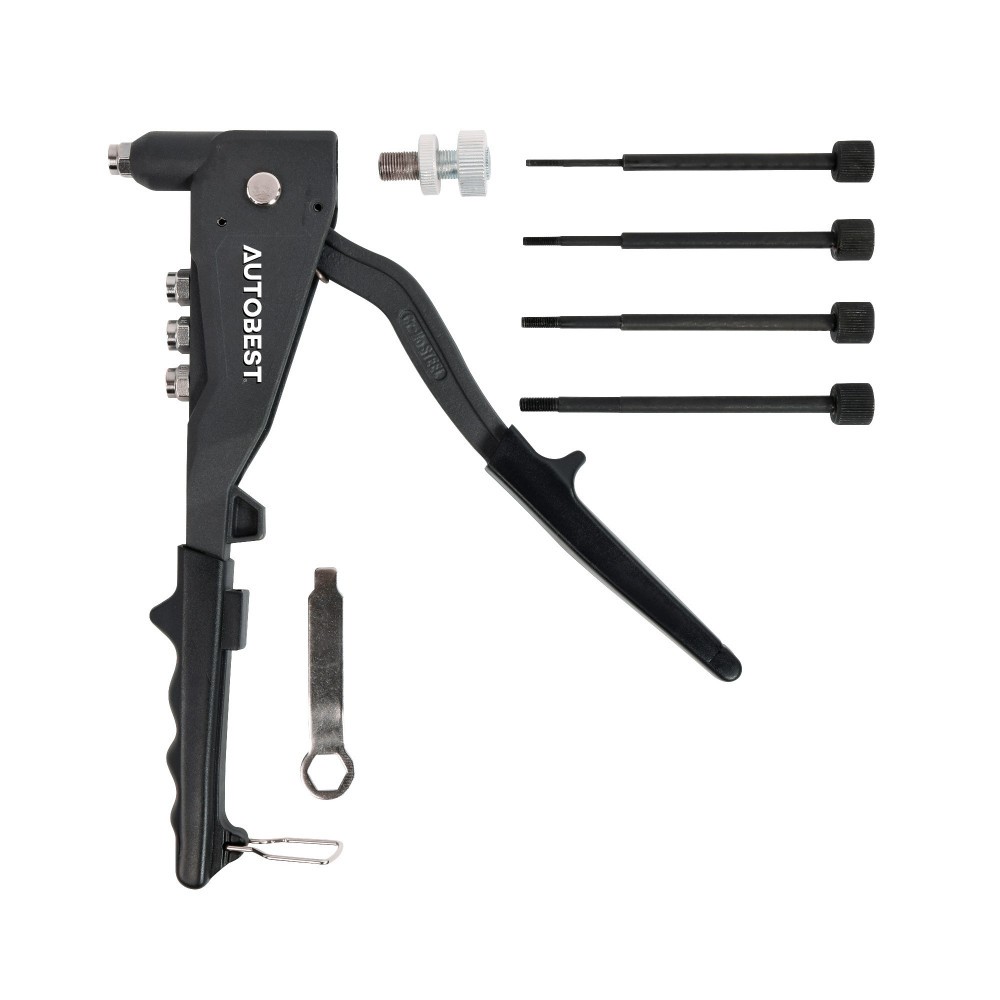

La pince à inserts filetés 268 mm, aussi appelée pince à écrous à sertir ou riveteuse pour inserts aveugles, est l'outil spécialisé pour créer des filetages intérieurs métriques. Cet outillage manuel résout le problème des fixations impossibles sur des métaux de faible épaisseur, des tubes ou des structures tubulaires fermées.
Principe de fonctionnement de la pose d'insert
L'insert fileté est vissé sur le mandrin de la pince de 268 mm, introduit dans le trou préalablement percé, puis serti par simple pression sur les bras de l'outil. Le filetage se rétracte et se verrouille définitivement sur le support.
Tableau d'adéquation des perçages
| Taille de l'insert | Diamètre de perçage requis | Épaisseur de tôle minimale |
|---|---|---|
| M3 | 5,0 mm | 0,5 mm |
| M4 | 6,0 mm | 0,5 mm |
| M5 | 7,0 mm | 0,5 mm |
| M6 | 9,0 mm | 0,7 mm |
| M8 | 11,0 mm | 1,0 mm |
Grâce à sa longueur calibrée de 268 mm, la gestion de l'effort de traction est intuitive, évitant ainsi d'endommager les filets intérieurs lors de la phase finale de sertissage de vos pièces métalliques.
